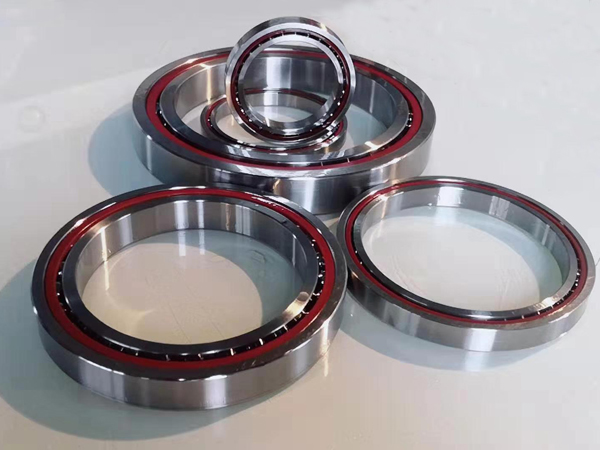

在各种机床主轴、精细化工机械中都有角接触球轴承的身影，它主要起到承受轴向负荷的作用。但是单列角接触球轴承只能承受一个方向，如果是双列角接触球轴承就可以在两个方向位移，下面就由宇耐尔小编为您介绍一下角接触球轴承种类大全。
　　

　　一、单列角接触球轴承

　　

　　1、分离型角接触球轴承

　　分离型角接触球轴承的代号为S70000，其外圈滚道边没有锁口，可以与内圈、保持架、纲球组件分离，因而可以分别安装。这类多为内径小于10mm的微型轴承，用于陀螺转子、微电动机等对动平衡、噪声、振动、稳定性都有较高要求的装置中。
　　

　　2、非分离型角接触球轴承

　　
　　非分离型角接触球轴承的套圈沟道有锁口，所以两套圈不能分离，按接触角分为三种：①接触角α=40°，适用于承受较大的轴向载荷；②接触角α=25°，多用于精密主轴轴承；③接触角α=15°，多用于较大尺寸精密轴承。
　　

　　3、任意配对角接触球轴承

　　
　　可供任意配对的单列角接触球轴承经特殊加工，可以两个背靠背、两个面对面或两个串联等任意方式组合，配对组合的轴向间隙可根据需要选择，后置代号CA表示轴向间隙较小，CB表示轴向间隙适中，CC表示轴向间隙较大。配对的轴承也可按使用要求配置成有预过盈的轴承，并以后置代号GA、GB、GC表示。GA表示配对后有较小的预过盈；GB表示配对后有中等预过盈；GC表示配对后有较大的预过盈。
　　

　　二、双列角接触球轴承

　　
　　以径向负荷为主的径、轴向联合负荷，也可承受纯径向负荷，除串联式配置外，其他两配置均可承受任一方向的轴向负荷。在承受径向负荷时，会引起附加轴向力。因此一般需成对使用，做任意配对的轴承组合，成对安装的轴承按其外圈不同端面的组合分为：背对背配置、面对面配置、串联配置（也称：O型配置、X型配置、T型配置）三种类型。
　　

　　1、背对背配置

　　
　　背对背配置后置代号为DB（如70000/DB），背对背配对的轴承的载荷线向轴承轴分开。可承受作用于两个方向上的轴向载荷，但每个方向上的载荷只能由一个轴承承受。背对背安装的轴承提供刚性相对较高的轴承配置，而且可承受倾覆力矩。
　　

　　2、面对面配置

　　
　　面对面配置代号为DF（如70000/DF），面对面配对的轴承的载荷线向轴承轴汇合。可承受作用于两个方向上的轴向载荷，但每个方向上的载荷只能由一个轴承承受。这种配置不如背对背配对的刚性高，而且不太适合承受倾覆力矩。这种配置的刚性和承受倾覆力矩的能力不如DB配置形式，轴承可承受双向轴向载荷；
　　

　　3、串联配置

　　
　　串联配置代号为DT（如70000/DT），串联配置时，载荷线平行，径向和轴向载荷由轴承均匀分担。但是，轴承组只能承受作用于一个方向上的轴向载荷。如果轴向载荷作用于相反方向，或如果有复合载荷，就必须增加一个相对串联配对轴承调节的第三个轴承。这种配置也可在同一支承处串联三个或多个轴承，但只能承受单方向的轴向载荷。通常，为了平衡和限制轴的轴向位移，另一支承处需安装能承受另一方向轴向载荷的轴承。
　　
　　以上就是对于角接触球轴承种类大全的介绍，一般情况下角接触球轴承都是成对安装的，可以同时承受两个方向的负荷，可以有相对位移，方便生产需要。洛阳宇耐尔生产各种类型的角接触球轴承，可生产加工轴承直径从8mm到800mm的超精密轴承，欢迎您留言告诉我们您的需求或致电咨询，我们将会有工程师为您解答。
