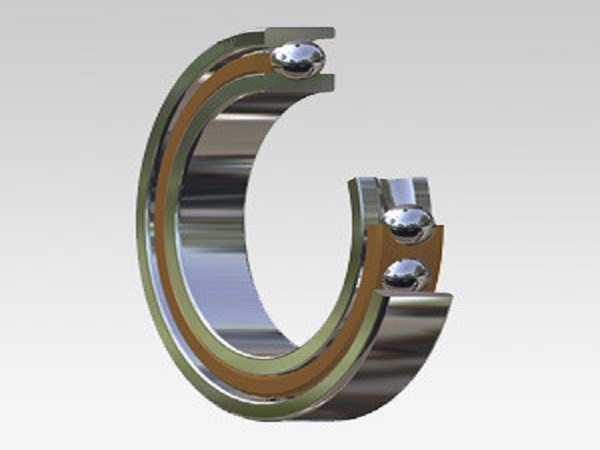

給角接觸球軸承加墊片常見于背對背安裝，現在大部分角接觸球軸承在出廠時都已經調好預緊，很少通過外部措施進行預緊調整。如果不能將游隙調整到適合的大小，就會造成角接觸球軸承使用壽命短、甚至出現故障等問題，下面就由宇耐爾小編為您介紹一下角接觸球軸承墊片安裝方法。
　　

　　一、角接觸球軸承游隙調整

　　

　　1、軸向預緊

　　在定位預緊中，可通過調整襯套或墊片的尺寸，獲得合適預緊量，也可通過測量或控制起動摩擦力矩來調得合適的預緊，還可直接使用預先調好預緊量的成對雙聯軸承來實現預緊的目的，此時一般不需用戶再行調整，凡是經過軸向預緊的軸承，使用時其相對位置肯定不會發生變化。定壓預緊是用螺旋彈簧、碟形彈簧等使軸承得到合適預緊的方法。預緊彈簧的剛性一般要比軸承的剛性小得多，所以定壓預緊的軸承相對位置在使用中會有變化，但預緊量卻大致不變。
　　

　　2、徑向預緊

　　
　　角接觸球軸承徑向游隙調整主要是用徑向頂緊法，多使用在承受徑向負荷的圓錐孔軸承中，典型的例子是雙列精密短圓柱滾子軸承利用螺母調整這種軸承相對于錐形軸頸的軸向位置，使內圈有合適的膨脹量而得到徑向負游隙，這種方法多用于機床主軸和噴氣式發動機中。
　　

　　二、角接觸球軸承墊片安裝方法

　　
　　角接觸軸承屬于滾動軸承中的球軸承，由于角接觸軸承能同時承受徑向力和一定的軸向力，其安裝方式多為成對安裝，有背對背形式、面對面形式，角接觸軸承有整體式的、以及可分開式的兩種，在安裝中，一般都要給予一定的軸向力，用以消除軸承間隙，因此，軸承一般不給出游隙。
　　

　　1、計算軸承內部游隙

　　
　　為角接觸軸承加墊圈是給軸承施加預緊的一種方法，目的是提高軸承的剛性、使軸承實現理想的游隙。一般軸承出廠前已經是帶預緊的軸承了，通過外部構建施加預緊比較少見。要詳細查軸承的預緊參數，根據參數加工合適的墊圈，普通軸承施加預緊還要計算軸承的內部游隙。
　　

　　2、調整軸向游隙

　　
　　由于角接觸球軸承和圓錐滾子軸承的徑向游隙和軸向游隙之間有一定的關系，因此在涉及游隙的問題時，只需指定其中一個數值，在大部分的情況下是以軸向游隙為主要參數。調整軸承的游隙或預緊時，可以在軸承達到零游隙后，通過擰松或鎖緊軸上的螺母或軸承座中某些帶螺紋的部件，如擋圈。
　　

　　3、計算墊片厚度

　　
　　在內圈或外圈與擋肩之間的位置，加上一些厚度經過計算的墊片或墊圈，具體采用哪一種方法來進行游隙的測量或調整，通常是根據需要調整的數量而考慮和決定。使用千分表是其中用來測量軸向游隙的方法，例如用于測量輪轂軸承的配置。否則會影響到測量結果的準確性，并不能調整到預先設定游隙或預緊。
　　

　　以上就是對于角接觸球軸承墊片安裝方法的介紹，在安裝時需要注意游隙的計算，匹配到尺寸和厚度都合適的墊片，否則可能會起到反作用。宇耐爾專注生產角接觸球軸承，可生產加工直徑從8mm到800mm的超精密軸承，歡迎您留言或致電咨詢。
