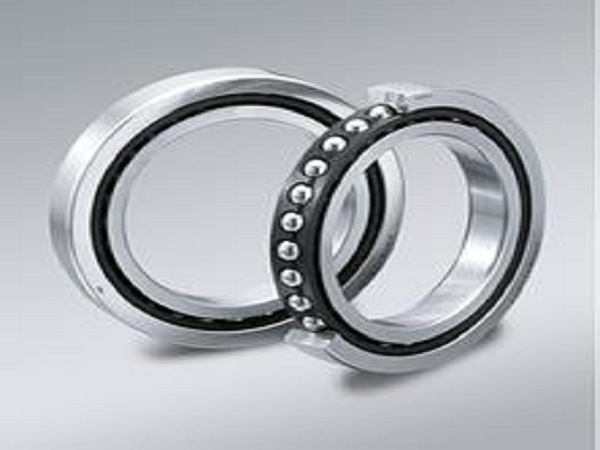

角接触球轴承的安装工艺比较复杂，多为成对安装，并需采用预加载荷。成对安装角接触球轴承，是将两套角接触球轴承按规定过程测量、选择配对而组成。用于同时承受径向载荷与轴向载荷的场合，也可以承受纯径向载荷和任一方向的轴向载荷。那么，角接触球轴承成对安装的结构有哪些呢？宇耐尔小编为大家进行了总结，一起来看看吧。
　　

　　一、背对背形式

　　背对背配对的角接触球轴承形式又称作O型或DB组配，轴承的载荷线向轴承轴分开。这种配置为两轴承外圈宽端面相配，它能够承受径向、轴由向负荷同时作用的联合负荷，也可承受双向轴向负荷的作用，但每个方向上的载荷只能由一个轴承承受。背对背安装的轴承提供刚性相对较高的轴承配置，且可承受倾覆力矩。此种装配方式为现场常采用的装配方式，适用场所较多，现场的浆液排出泵就是采用此种装配方式。
　　
　　这种配置为两轴承外圈宽端面相配，它能够承受径向、轴由向负荷同时作用的联合负荷，也可承受双向轴向负荷的作用。
　　

　　二、面对面形式

　　
　　面对面配对的角接触球轴承形式又称作X型或DF组配，这种配置为两轴承外圈窄端面相配，轴承的载荷线向轴承轴汇合，可承受作用于两个向上的轴向载荷，但每个方向上的载荷只能由一个轴承承受，系统刚度较低。这种配置不如背对背配对的刚性高，且不太适合承受倾覆力矩。
　　

　　三、串联形式

　　
　　串联配对的角接触球轴承形式又称作T型或DT组配，这种配置为两轴承外圈的宽端面与窄端面相配，轴承的载荷线平行，径向和轴向载荷由轴承均匀分担，但是轴承组只能承受作用于一个方向上的轴向载荷。如果轴向载荷作用于相反方向，或如果有复合载荷，就必须增加一个相对串联配对轴承调节的第三个轴承。这种配置也可在同-支承处串联三个或多个轴承，但只能承受单方向的轴向载荷。通常为了平衡和限制轴的轴向位移，另一支撑处需安装能承受另一方向轴向载荷的轴承。
　　
　　串联配置只能承受单一方向的轴向载荷，其他两种配置则可承受任一方向的轴向载荷。这种类型的轴承一般由生产厂商选配组合成对提交用户，安装后有预压过盈，套圈和钢球处于轴向预加载荷状态，因而提高了整组轴承作为单个支承刚度和旋转精度。
　　

　　以上就是关于角接触球轴承成对安装的结构的介绍，希望对大家有所帮助。角接触球轴承成对安装在机械部件中，具有预加轴向载荷的特性，提高了主轴的承载能力和刚性，延长了轴承的使用寿命，可长期保持轴承的旋转精度。洛阳宇耐尔精密轴承有限公司生产角接触球轴承，产品质量好，应用范围广，欢迎有意者留言或致电咨询。
